TS5000型直讀光譜儀
點擊數：1322次
技術特點
一、TS-5000直讀光譜儀憑借其高性能及可靠設計，以及創新光學系統，可確保對重要元素的精確鑒 定和痕量分析，儀器擁有極低的檢出限及優異的長期穩定性；分析結果準確，重現性好。泰瑞達 儀運用檢測器與數字讀出技術相結合，使儀器整體設計優于傳統的電倍增管技術，已逐漸成為金 屬制造業，加工業及鑄造業的重要選擇。
二、TS-5000直讀光譜儀采用的光學系統設計，其中結合了帶優化像素的固態檢測器技術，好的光柵分 光技術，代表了數碼時代的直讀光譜技術。分光系統由于采用多塊線陣作為檢測器，實現分析波段 內的全譜接收，各個元素分別采用多條譜線分析，綜合輸出，動態范圍大，結果準確。放置的探測 器滿足分析波段內的所有譜線接收無一遺漏，實現同一元素多條譜線同時測定，自動選擇輸出針對 等離子態光譜信號的觀測特點,為了獲取好的觀測角度以獲得好的分析數據,泰瑞達儀器將光室進行 了特定角度的傾斜放置。
三、TS-5000光譜儀在每次激發時，光學系統自動進行譜線掃描，確保接收的正確性，除繁瑣的波峰 掃描工作。全譜技術自動描跡調整光路，激發樣品時，儀器自動識別每塊CCD/CMOS上的特定譜 線，與原存儲線進行對比，確定漂移位置，找出分析線當前的像素位置進行測定。消除因溫度、氣 壓、震動等變化而產生的光譜漂移；而傳統使用光電倍增管技術的光譜必須進行手動進精細調節， 技術要求很高。全譜技術自動快速尋址，避免了費事費力的手動操作，也避免了人為誤差。
四、TS-5000光譜儀采用全譜直讀（TSA）技術，儀器可以非常方便增加譜線，增加基體，在不添加硬 件設施的情況下，即可實現多基體分析。客戶可以在使用過程中根據實際需要在儀器上增加分析的 基體及元素種類，這些工作可以在用戶現場方便完成。相比同類采用PMT技術的光譜儀，則需要 大范圍改動硬件。同時由于初始儀器的配置限制，可能無法添加客戶要求的基體或元素。

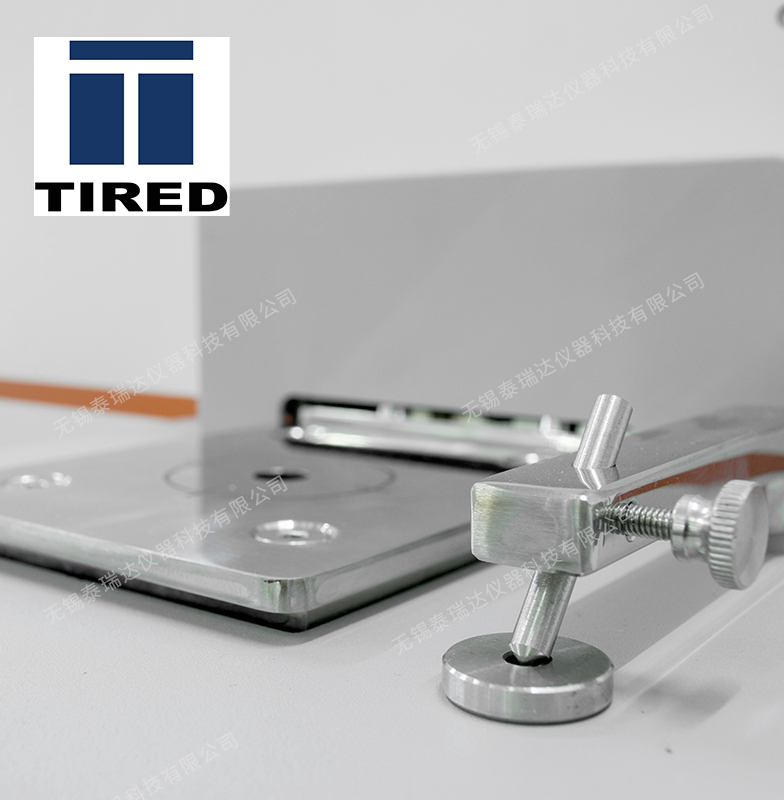

五、TS-5000光譜儀的火花臺進行了全新的設計，除保留了傳統火花臺的優勢外，針對新的應用 需求作了相應的優化�；鸹ㄅ_采取了密封式設計，整個火花臺的結構堅固，在儀器持續使用 高溫火花激發的情況下保持火花臺結構的穩定。TS-5000光譜儀的火花臺通過結構設計上的 變化改進了氬氣流的噴射方向，大大減少了火花激發殘留物在火花臺上的殘留，同時使火花 臺的清潔和維護也變得更為簡單。TS-5000光譜儀保留了開放式樣品臺的設計，使樣品的放 置及分析更加簡便，樣品處理也比傳統光譜更加簡單。除電極間隙外，無特別調整要求。
六、TS-5000光譜儀采用了噴射電極技術（JET STREAM）。在激發狀態下，電極周圍會形成氬 氣噴射氣流。這種技術會帶來以下優勢:激發點周圍的氬氣流保證了激發過程不受外界干擾節 省了氬氣的使用，降低了客戶的使用成本。樣品臺無須密封，線材等小樣品也可以非常方 便的借助適配器進行分析。抽拉式前罩，使激發臺的清理維護更加方便。
七、TS-5000光譜儀的入射光路設計十分簡潔。通過將入射光路與光室系統直接連接，兩道透鏡 入射窗口確�；覊m與防護分開，維護清洗變得非常方便，客戶可以在日常工作中自行進行操。
八、TS-5000光譜儀的電路系統進行了全新的設計。在火花源及讀出系統上都運用了當今最新的 技術。TS-5000光譜儀采用了同步實時數字讀出技術，與傳統的順序讀出技術相比，分析時 間和數據的穩定性都會大大提高。TS-5000光譜儀采用了全數字等離子火花光源技術。所有 的激發參數可通過用戶界面由用戶根據實際需求自定義進行設置。TS-5000光譜儀將電路系 統與光學系統進行了完全的分離，將電路系統統一置 于儀器光室的外部分，這樣的設計使儀 器的散熱功能大大提升，同時使儀器的后續維護也十分便捷。
九、TS-5000光譜儀的操作軟件十分簡單易學，全中文或英文菜單。沒有任何光譜儀器知識背景 的操作人員只需簡單培訓，就可進行儀器的使用。同時儀器的設計處處體現了以人為本的設 計理念，使儀器的使用和維護處處體現人性化的關懷。
技術參數
TS-5000
光譜儀光學系統
● 帕邢-龍格結構，羅蘭圓雙光學系統
● 光室溫 度：自動控制恒溫：34℃±0.5℃
● 外部入射窗口，方便清洗及更換
● 優越的漂移校正功能-得益于自動尋峰功能（精確度達到0.1像素）
● 優越的紫外波段靈敏度，得益于全新改良的真空技術
數字等離子發生器
● 全數字等離子火花光源技術
● 高效得益于緊湊的設計和半導體控制技術
● 高能預燃技術(HEPS)
● 激發參數可通過用戶界面由用戶根據實際需求自定義進行設置
● 頻率100–1000Hz
● 電流400A
優化的樣品臺
● 開放式樣品臺設計，滿足大樣品測試要求
● 4mm樣品臺分析間隙
● “噴射電極”技術輕松應對小樣品及復雜幾何形狀樣品
● 低氬氣消耗,待機時:無須待機流量
● 定制異性樣品適配器
● 不同基體無須更換火花臺
● 優化的雜質排出系統
● 牢固的銅制樣品臺散熱效果極佳
計算機及讀出系統
● 品牌電腦
● 主機：一體機型
● CPU ：J4105
● 內存：4G
● 硬盤：256G SsD
● 顯示器：23寸液晶顯示器
數據輸出
● 數據以多種數據形式存儲
● 可接駁各種標準打印設備
● 數據可通過互聯網遠程發送傳輸
軟件系統
● Windows 10操作系統
● 中文或英文光譜儀操作軟件
● 可選數據維護程序
尺 寸
● 臺式：758mm(L)* 665mm(W)* 390mm(H)
● 重量：48kg 電源要求：
● AC220V/50Hz
● 最大功率450 W (主機420W，電腦30W)
● 平均功率300 W（主機270W，電腦30W）
● 待機功率40W ● 10A慢熔保險絲
氬氣要求
● 純氬氣, 99.999 ; 氬氣減壓閥（專配減壓閥）
● 氣壓＞4MPa; 出口儀器氣壓0.5MPa
